一、簡介

耐火磚主要用于砌冶煉爐，能耐較高溫度。耐火磚燒結成型后需要拆垛、碼垛、覆膜包裝等工序。對于拆垛、碼垛的工序，現有技術中，一般為人工從托盤上拆垛磚，然后進行檢測，再碼垛到托盤上進行轉運，且其碼垛的時候還需要注意大小頭的交錯排列配合，從而用于實現無縫隙碼垛，不僅能夠減少空間，節省運輸成本，同時碼垛好的磚也不容倒塌，人工拆垛、檢測以及碼垛的整個過程需要耗費大量的人力，浪費時間，加工效率低。

艾默斯（濟南）機器人科技有限公司研發的耐火磚智能拆垛生產線，可以代替人工實現耐火磚的自動拆垛、碼垛，并能夠自動檢測耐火磚尺寸，與數據庫數據比對，判斷尺寸是否合格。根據不同耐火磚型號，在耐火磚的指定位置自動噴碼、敲章、粘貼紙板、鐵板等。該生產線采用智能機器人系統、視覺識別系統、伺服控制系統、網絡數據庫系統，實現耐火磚型號識別、位置定位、姿態識別、翻磚、碼垛等功能。該智能化生產線可實現耐火磚全工藝流程和多型號產品的智能化混線生產。

二、系統功能

耐火磚拆垛智能生產線基于網絡數據庫信息，每輛窯車預先輸入裝載的耐火磚型號，拆垛生產線根據裝載的耐火磚型號及數據庫預存的各型號參數信息，實現智能化拆垛碼垛。

2.1 拆垛

拆垛采用桁架機器人系統，結合視覺識別，自動定位窯車位置、每列磚位置，采用伺服系統控制桁架機器人機械手抓取耐火磚，調整姿態后順序放置在耐火磚輸送線。

2.2 拉封

耐火磚在輸送線的傳送是以列為單位，為便于檢測，在輸送線的末端設置拉封線，使每塊耐火磚都間隔一定的距離。

2.3 姿態識別

在拉封線的末端，設置視覺識別相機，自動識別耐火磚的姿態，即判斷耐火磚的大小頭位置。

2.4 翻磚和測量

完成姿態識別后，翻磚測量機抓取耐火磚并調整姿態，正上方的傳感器測量磚的豎直方向尺寸，側面的傳感器測量出磚的水平方向尺寸，并根據數據庫預存的誤差要求自動判斷該磚尺寸是否合格。完成測量后的耐火磚平放到噴碼、敲章、磨砂輸送線中間位置，不合格的磚不做噴碼、敲章處理。

2.5噴碼和敲章

噴碼機放在輸送線旁一個移動滑臺上，可以通過移動滑臺調整噴碼機噴頭到磚的距離。噴碼機具有模板選擇功能，將預先設置的噴碼模板設置完成后，生產過程中控制系統根據磚型號自動匹配對應的噴碼模版進行噴碼。完成噴碼后進入敲章工位，控制系統選擇對應的印章執行敲章動作。

2.6磨砂

噴碼、敲章完成后，進入磨砂工序，在磨砂龍門上裝有磨砂裝置可以升降，磚經過磨砂裝置時磨砂輪工作進行磨砂操作，磨砂后人工進行打音、扭曲質量檢查，之后翻磚器將磚立起，進行外觀檢查，外觀檢查之后將磚再次放平進入輸送線末端。人工檢查后，對不合格磚做出能被視覺系統識別的標記。

  2.7貼紙板

在貼紙板工位，首先根據視覺定位確定耐火磚位置，點膠機自動點膠，機器人根據系統數據庫數據抓取對應規格紙板，自動粘貼紙板。

   2.8貼鐵板

完成貼紙板工序后，通過翻磚機將耐火磚翻轉到貼鐵板姿態，再次進行磨砂操作，磨砂操作之后，跟據視覺定位確定耐火磚位置，點膠機自動點膠。視覺識別磚型，機器人根據磚型通過系統數據庫數據抓取對應規格鐵板，自動粘貼鐵板。

   2.9剔除廢磚

在剔除廢磚工位，視覺識別系統檢測噴碼和印章是否正常，以及是否具有廢磚標識線，根據識別結果將廢磚單獨處理。

   2.10碼垛

合格耐火磚根據不同型號，4塊磚一組進行碼垛，每輛窯車可支持多種型號的耐火磚分別碼垛。

三、軟件功能

軟件系統包括裝窯數據輸入模塊和拆垛管理模塊。

3.1 裝窯數據輸入

3.1.1系統登錄

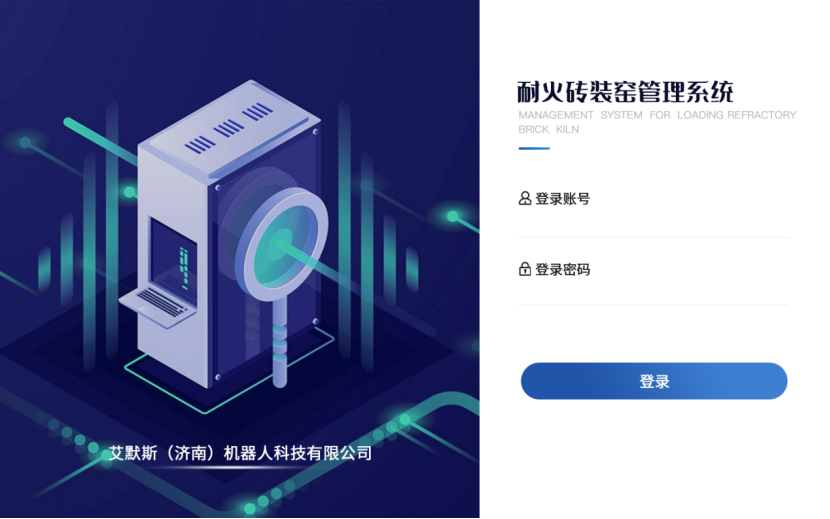

圖6 系統登錄

3.1.2數據輸入

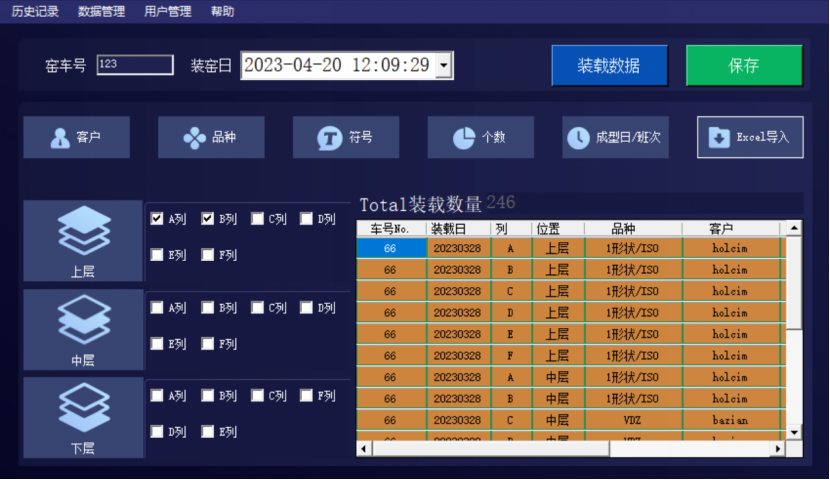

圖7 裝窯數據輸入

在數據輸入模塊，可以輸入當前窯車每層每列的磚型、客戶、數量等，輸入完成后，數據保存在遠程數據庫。

3.2 拆垛管理模塊

3.2.1數據確認

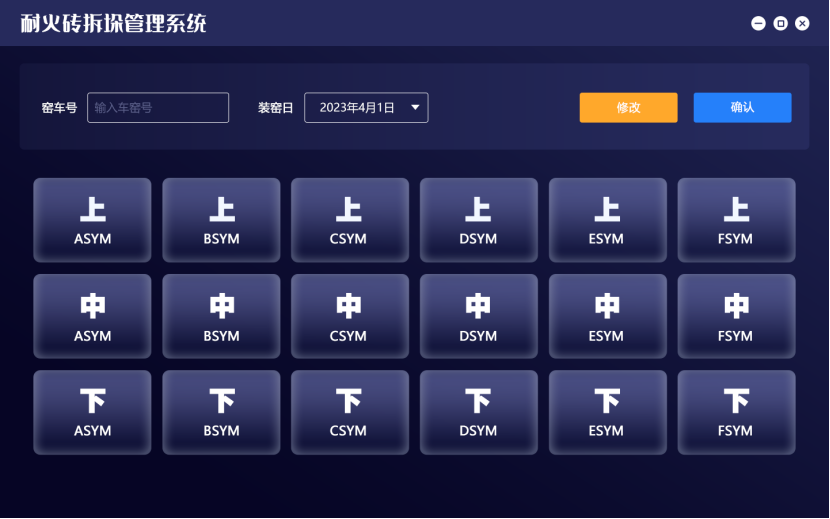

圖8 拆垛數據檢查

在數據確認界面，輸入窯車號和裝載日期，顯示該窯車號每層每列的磚型符號，確認無誤后點擊確認按鈕進入拆垛流程管理界面。

3.2.2拆垛流程模塊

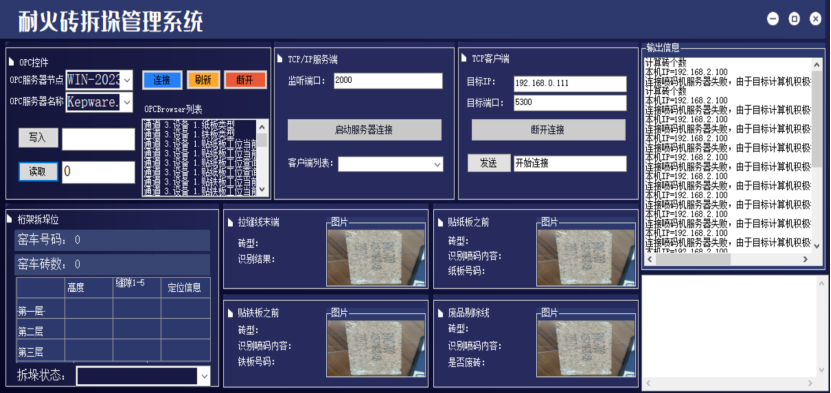

 圖9 拆垛流程軟件界面

在拆垛流程管理模塊中，軟件讀取遠程數據庫數據，通過視覺識別系統識別生產線各工位磚型，配合伺服控制系統、機器人系統，實現生產流程中分揀、調整、檢驗、噴碼、敲章、貼紙板和貼鐵板、廢磚剔除、分類碼垛等流程。

四、工程案例

耐火磚智能拆垛生產線已應用于日本AGC集團（AGC Group）在國內投資興建的某耐火磚生產企業。

AGC集團作為一家跨國企業，是世界上著名的玻璃生產廠家。其主要產業，如平板玻璃、汽車玻璃、電子設備和能源、化學制品，推動了企業的全球化發展。其在國內投資興建的耐火磚生產企業，主要從事水泥窯用堿性耐火材料等高性能耐火材料的制造及銷售。

耐火磚智能拆垛生產線能夠?qū)崿F(xiàn)平均速度3秒/塊磚，即保證6,720塊/6.5小時的碼垛效率。同時滿足以下技術參數：

1，支持耐火磚軸高170mm~300mm，耐火磚厚度55~130mm，磚在輸送線方向最寬為300mm。

2，耐火磚重量最大為20kg/PCS。

3，拆窯車規格為長1.63m ×寬 1.84m × 高 1.1m。
